REG670 Generatorskydd ABB
REG670 generatorskydd ABB

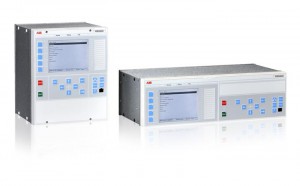

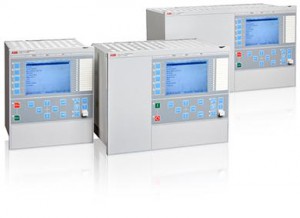

En ny skyddsstandard för generatorer. REG670 IED (Intelligent Electronic Device) ger skydd och övervakning av generatorer, drivande och step-up transformatorer i vatten, pump lager, gas, kombikraft, ång och kraftvärmestationer. Med utmärkta prestanda, flexibilitet och skalbarhet den uppfyller ställda krav, i varje hörn av världen, både för nya installationer och uppgraderingar.
Baserat på ABB: s omfattande erfarenhet, tar REG670 generatorskydd till en ny prestandanivå. Upp till 24 analoga ingångar tillåter integration av huvud- och reservskydd i en IED. Alternativt ytterligare föremål, såsom transformatorer, kan ingå i generatorskyddsomfattning.
Detta möjliggör full dubblering av skyddet i viktigaste och huvudsakliga två. Dessa egenskaper gör en minskning av antalet IED: er som krävs för att skydda hela kraftverket, vilket ökar tillgängligheten samtidigt. Detta i sin tur förenklar installationen och minskar dess livscykelkostnad i relation till driftsättning, underhåll och reservdelar. REG670 funktionalitet innehåller också intelligenta kriterier fel, garanterar oöverträffad selektivitet och känslighet.
Med hjälp av en avancerad och innovativ filtreringsteknik, kan REG670 också integrerad sub-synkrona resonans skydd för turbogeneratorer. En generator skyddssystemet med REG670 uppfyller kraven för maximal tillförlitlighet och tillgänglighet. Generatorn differentialskydd har extremt snabba detektionskriterierna, med en typisk funktionsfördröjning på 15 ms; med bibehållen hög säkerhet.
Bland de många tillgängliga funktioner kan REG670 inkludera injektion baserade 100% stator och rotor jordfelsskydd samt 3: e övertonen bygger 100% stator jordfelsskydd. Dessa lösningar gör det möjligt ett nytt sätt att optimera kostnads prestanda av skyddssystemet i förhållande till vikten eller storleken på kraftverket. ABB: s innovativa genomförandet av principen om injektionen injektion via en nollpunkt VT eller ens via en öppen delta VT ligger vid generatorterminalerna.
Eftersom inga ändringar behöver göras i primärkretsen eller i jordmotståndet, är konstruktion, installation och driftsättning av skyddssystemet enkelt och snabbt. Den 3: e övertonen bygger 100% stator jordfelsskydd utnyttjar principen differentialen, som ger hög känslighet och säkerhet. Detta säkerställer korrekt drift även under låga belastningsförhållanden.
Relion® - Komplett förtroendeGenerator skydd REG670 / 650 IED: er är medlemmar i Relion® skydd och kontroll produktfamilj. Den Relion-produktfamiljen erbjuder det bredaste utbudet av produkter för skydd, kontroll, mätning och övervakning av kraftsystem. För att säkerställa kompatibla och framtidssäkra lösningar har Relion produkter utformats för att genomföra kärnvärden i standarden IEC 61850. Med ABB: s spjutspetsteknik, global applikationskunnande och erfaren stödnätverk, kan du vara helt säker på att ditt system fungerar på ett tillförlitligt sätt - i varje situation.
