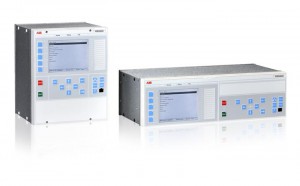

En ny skyddsstandard för dina värdefulla tillgångar REG650 - det bästa valet för små och medelstora generatorerBaserat på ABB: s omfattande erfarenhet, REG650 IED (Intelligent Electronic Device) tar generatorskydd till en ny prestandanivå som säkerställer oöverträffad selektivitet och känslighet. REG650 ge skydd och övervakning av generatorer, drivande och step-up transformatorer i vattenkraft, pump lagring, gas, diesel, kombinerad cykel, ånga, kärnkraft, kraftvärme och kraftverk förnybar.

Med utmärkta prestanda, flexibilitet och skalbarhet de uppfyller höga krav på både nya och ombyggnads anläggningar - i varje hörn av världen. En generator skyddssystem med REG650 uppfyller kraven för maximal tillförlitlighet och tillgänglighet. Den interna / externa fel urskiljning baseras på negativa sekvens kvantiteter, vilket möjliggör en snabb och selektiv beslut att fungera.

De unika huvudsakliga skyddsfunktionerna kan selektivt detektera och rensa alla feltyper över 100% av statorlindningen. Skyddet stator jordfel omfattar utvärdering av de fundamentala och 3: e övertonsfrekvenser. Kriterierna detekterings kan användas för att skapa intelligenta, applikationsspecifika funktioner för att förbättra ditt skydd för att möta mycket specifika krav, till exempel när driftsförhållandena i anläggningen förändring.

REG650 erbjuder optimal "off-the-shelf", färdiga lösningar, inklusive alla nödvändiga funktioner för att skydda små och medelstora generatorer. Med sina 20 analoga ingångar, är REG650 en av de mest kompakta generator skyddsanordningar på marknaden. Detta gör det möjligt att, till exempel, integrering av överströmsskydd för excitation eller hjälptransformator, förutom till generator skydd. Den 3: e 100% stator jordfelsskydd tonsbaserade utnyttjar principen differentialen, som ger hög känslighet och säkerhet.

Detta säkerställer korrekt drift även under låga belastningsförhållanden. De provade varianter av REG650 IED levereras utrustade och konfigureras med full funktionalitet och med standardparametrar för enkel hantering av produkter - från beställning, teknik och driftsättning till tillförlitlig drift. Beroende på vald variant är antingen låg impedans generator differentialskydd eller tre lindtransformatordifferentialskydd ingår. Övriga funktioner generator skydd ingår alltid.

De 650 seriens IED: er införa en rad innovationer, såsom en kraftigt minskad antal parameterinställningar och utökade IED HMI-funktionalitet, inklusive 15 dynamiska threecolor- lysdioder per sida på upp till tre sidor, och fem konfigurerbara tryckknappsgenvägar för olika åtgärder . I de 650 seriens IED: er, är de flesta grundläggande parametrar som före leverans från fabriken. Du behöver bara ställa in parametrarna som är specifika för din ansökan.

Mångsidiga kommunikationsmöjligheter REG650 IED kan du använda flera kommunikationsprotokoll parallellt kommunicera med anläggningens styrsystem, övervakningssystem eller reläskydd ingenjörsbyrå. De är konstruerade för IEC 61850, genomföra alla aspekter av denna standard och därmed säkerställa öppen, framtidssäker och flexibel systemarkitekturer, med state-of-the-art prestanda. Dessa funktioner ger också nya möjligheter att utnyttja signalering och utlösningssystem i generatorskydd. Dessutom, de möjliggör överföring av digitala och analoga data till en abonnent.

Relion^® - Komplett förtroendeGenerator skydd REG670 / 650 IED: er är medlemmar i Relion^® skydd och kontroll produktfamilj. Den Relion-produktfamiljen erbjuder det bredaste utbudet av produkter för skydd, kontroll, mätning och övervakning av kraftsystem. För att säkerställa kompatibla och framtidssäkra lösningar har Relion produkter utformats för att genomföra kärnvärden i standarden IEC 61850. Med ABB: s spjutspetsteknik, global applikationskunnande och erfaren stödnätverk, kan du vara helt säker på att ditt system fungerar på ett tillförlitligt sätt - i varje situation.
