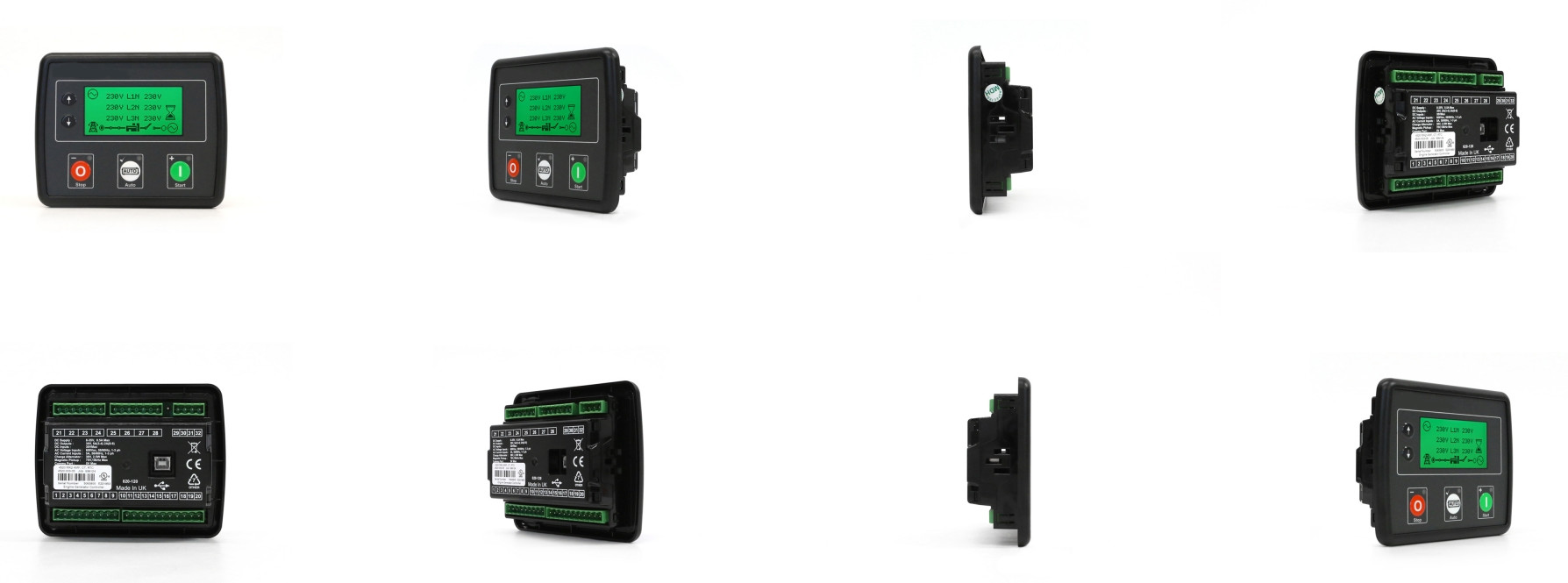

Automatisk startkontroll modul DSE4520 MKIIDSE4520 MKII är en kompakt kontrollmodul för automatisk elnätsfel som har utvecklats för att ge ett enastående utbud av funktioner i en kompakt kapsling.
Totalstorlek: 140x113x43mm
Panelutskärningsstorlek: 118 mm x 92 mm
Maximal paneltjocklek: 8,0 mm
Vikt: 0,26 kg
Specifikation:
DC FÖRSÖRJNING
Kontinuerlig spänningsklassning
8 V till 35 V Kontinuerlig
VEVA AVBROTT
Kan överleva 0 V i 50 mS, förutsatt att strömförsörjningen var minst 10 V innan avbrottet och strömmen återgår till 5 V. Detta uppnås utan behov av interna batterier. Lysdioder och bakgrundsbelysning kommer inte att bibehållas under start.
MAXIMAL DRIFTSTRÖM
85 mA vid 12 V, 96 mA vid 24 V
MAXIMAL STANDBY STRÖM
51 mA vid 12 V, 47 mA vid 24 V
MAXIMAL SÖN STRÖM
35 mA vid 12 V, 32 mA vid 24 V
MAXIMAL DJJUP SÖVN STRÖM
<10 uA vid 12 V, <10 uA vid 24 V
UTGÅNGAR
Utgång A (bränsle)
10 A kort sikt, 5 A kontinuerlig, vid matningsspänning
UTGÅNG B (START)
10 A kort sikt, 5 A kontinuerlig, vid matningsspänning
HJÄLPUTGÅNGAR C & D
2 A DC vid matningsspänning
GENERATOR
Spänningsområde
15 V till 415 V AC (Ph till N)
26 V till 719 V AC (Ph till Ph)
Frekvensomfång
3,5 Hz till 75 Hz
Funktioner:
Konfigurerbar för användning som AMF eller Auto Start Control Module.
CAN & generatorhastighetsavkänning.
Största bakgrundsbelysta display i sin klass
Alternativ för uppvärmd display.
Säkerhetskopierad realtidsklocka.
Fullt konfigurerbar via DSE Configuration Suite PC-programvara
Energisparläge.
3-fas generator och nätavkänning.
600 V ph-ph nominell systemkompatibilitet.
Generator & lasteffektövervakning (kW, kV A, kV Ar, pf).
Övervakning av ackumulerad effekt (kW h, kVA h, kVAr h).
Generator överbelastningsskydd (kW).
Generator/lastströmsövervakning & skydd.
Bränsle- och startutgångar (konfigurerbar på CAN).
5 V utgång.
Textläge.
Kompatibel med ett stort antal avsändare.
Konfigurerbara bränsle- och vevutgångar.
Förbättrat motorunderhåll genom kylvätsketemperatur.
Obalanserat lastlarm.
Fördelar:
Ger enastående flexibilitet. Kunder behöver bara ha en del i lager för flera applikationer.
Ger full övervakningsflexibilitet.
Ger tydliga och lättlästa informationssidor.
Säkerställer att displayen fortsätter att fungera under extrema kalla väderförhållanden.
Säkerställer att data inte går förlorade när modulen kopplas bort från sin strömkälla.
Ger komplett användarvänlig konfiguration och lättanvänd systemkontroll och övervakning på hög nivå.
Minimerar batteriladdningen när systemet inte används.
Ger äkta generator- och nätavkänning.
Ger global flexibilitet.
Ger tydlig exakt effektmätningsinformation.
Ger en sann indikation på mängden energi som generatorn har tillhandahållit.
Ger skydd mot överbelastning av motorn.
Skyddar generatorn mot överbelastning.
Ger flera installationsalternativ.
En enda digital utgång är tillgänglig för kraftsändare.
Användare kan konfigurera modulen för att visa text istället för den vanliga ikonbaserade displayen.
Rymmer ett brett utbud av sändare och temperaturer.
Ger ökad flexibilitet för flera applikationer.
Förbättringar av motorns kylvätsketemperatur har gjorts för att inkludera ett förlarm för avancerad varning.
Ger skydd mot obalanserade belastningar som skadar generatorn.
